環境試驗箱溫濕度檢測結果評定

在檢測和校準中，測量結果與測量標準儀器的測量不確定度密切相關。評定計量特性應能滿足被測量參數的技術要求，計量標準裝置的測量不確定度滿足預期指標，這項活動可以說始終貫穿計量工作每個環節。

高低溫恒濕、交變濕熱環境試驗箱溫濕度工作范圍通常在(-60—125)℃以內和(20-100)%RH的區間內，智能化控制技術的運用使得環境試驗箱性能不斷提高，對檢測技術的測量結果的準確度要求較高，實際檢測工作中比較常見的手段是運用多點數據采集器，采用四線制鉑電阻溫度計作為溫度測量傳感器和干濕球溫差測量方法計量溫濕度量。溫度的測量準確度，方便實現，而濕度的測量往往依賴溫度的測量和查表計算，影響因數稍多，數據處理量大。有必要對濕度量測量結果不確定度進行預期評定。

一、技術要求

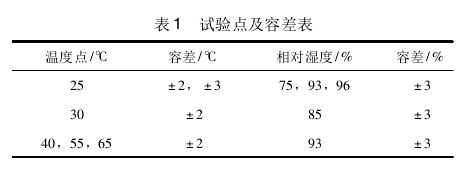

及檢測和校準方法國家標準規定的溫濕度試驗的溫度容差通常為120℃，濕度容差為13%，相應的試驗點見表1溫度測量系統的擴展不確定度(k=2)要求小于0.40℃；濕度測量系統的擴展不確定度(k=2)應不大于被測濕度容差的1/3，所以該項技術指標通常為1%RH。國家計量技術校準規范對相對濕度的校準方法依據August Apzohn方程，采用干濕球溫度計所測量的溫度差查表法獲得，計算式涵蓋Goffrat-tch飽和水汽壓公式。

二、鉑電阻溫度傳感器

國家標準要求溫度測量標準為符合IEC 60751規定的等級A級的鉑電阻溫度計。按照新的國家檢定規程對A級的要求，在溫度范圍(-60}0~125)℃內的允差值在1(0.35}0.15}0.40)℃以內[00。采用干濕球溫度計組成的相對濕度測量系統為達到上述1%RH指標的要求，其溫度測量結果的不確定度要求比較高。

三、相對濕度測量結果的不確定度評定

1、標準不確定度分量

根據測量模型，儀器的測量不確定度主要是對測量裝置、方法和環境影響量引入的不確定度按照不確定度B類評定，按照均勻分布考慮，未涵蓋不確定度。

A類評定。

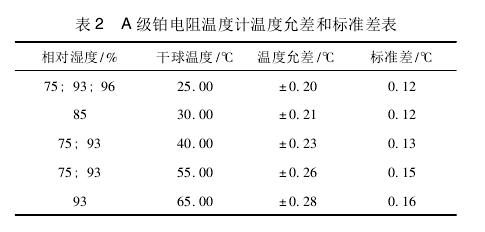

(1)干球溫度計標準不確定度分量，先以A級鉑電阻允許誤差限為例，評定引入的不確定度的大小，下同，見表20。

(2)濕球溫度計標準不確定度分量uZ與干球溫度計基本一致。干濕球溫度計存在相關性，但在上述情況下，引入的量可忽略不計。

2、傳播系數的計算干濕球的溫度偏導數解析式較復雜，采用差分公式的數值計算方法獲得。

四、蒙特卡羅方法驗證

采用Montearl。方法(MCM)對上述不確定度計算結果進行驗證，試驗樣本M取10000，并計算標準偏差，結果于表4第5和6列，兩者方法計算結果非常接近。

五、分析和改進建議

上述的評定，得到在采用干濕球溫度差的方法進行濕度測量時，滿足A級等級要求的鉑電阻溫度傳感器測量濕度時所產生的不確定度可能己經接近濕度容差范圍，可靠性降低。對于常溫段，由風速和氣壓可能產生的標準不確定度分量，較為顯著，有必要提高溫度傳感器的測量準確度和干濕表A值的可信度。對于0.01級分辨力優于0.1℃的測量?jī)x器，鉑電阻溫度計修正后的儀器的標準不確定度優于0.040℃，按照上述方法，儀器的測量不確定度基本上可以滿足1%RH的要求。http://www.isabellaresort.com
