環境試驗設備熱交換特性

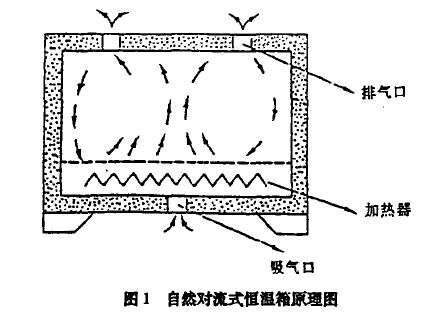

若從熱交換的方式來看恒溫箱，大致可分為自然對流式、強制循環式、輻射傳熱式等幾種。如圖1所示，自然對流式就是在一般的干燥箱中所能見到的方式。即在箱底設置加熱器，通過空氣加熱后的自然對流方式，以求實現箱內溫度的均勻。但是其恒溫特性，尤其是箱內溫度的均勻性較差。

環境試驗要求非流動空氣時，與其采用上述方式，倒不如在內壁四周設置加熱器，做到壁面溫度與箱內溫度相等，避免了輻射熱的授受，以謀求維持箱內溫度。我們希望有上述結構的試驗箱，但實用祥機尚未問世。作為加熱方式，可在內壁四周通流液體熱媒進行加熱，能得到相當均勻的壁面溫度。但是這種方式也有一些間題與缺點，諸如液體的沸點和氣化以及不適當?shù)母邷氐?。在老式的低溫試驗箱中可以看到這樣的構造，即將重點放在介于自然對流式與強制

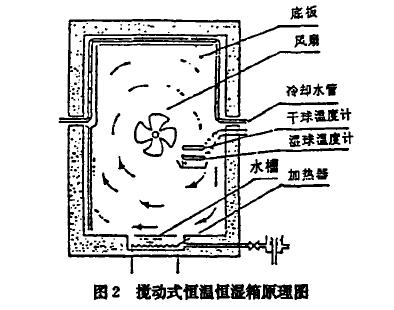

循環式之間的攪動空氣的構造.圖2是攪動式熱交換方式的低溫試驗箱的例子。將冷媒燕發管圍裝在試驗箱內壁的四周，用設置在試驗箱中央的攪拌風扇進行強制攪動。但是在靠近四周附近的地方能見到輻射的影響。而且當有發熱負荷時，其性能非常差。作為環境試驗設備，如今廣泛使用的是強制循環方式的恒溫箱。這是因為強制循環方式的優點是設計合理，恒溫特性和升溫特性優越，避免了環境試驗中最討慶的由于輻射傳熱引起的局部加熱的間題。

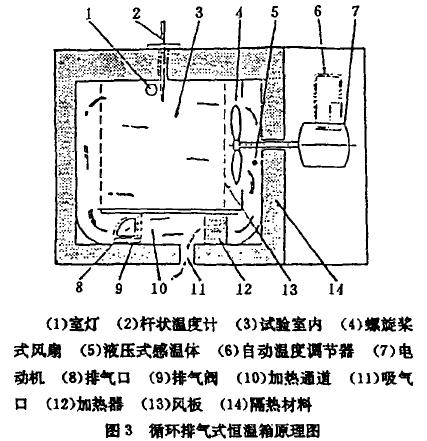

在鼓風機上，用得較多的是螺旋槳式風扇和多葉片式風扇。但是最近出現了橫流式風扇。螺旋槳式風扇結構簡單，能在較大的溫度范圍內使用。但是，這種風扇的霄壓小，在空間有限的試驗箱中使用時，其鼓風功能差。而主要是依靠它的攪拌功能。因此，把它作為試驗箱用的鼓風機未必非常適合。但是由于上述優點，它仍是目前使用較廣泛的鼓風機。圖3是日本塔巴依公司在典型的恒溫箱中的使用例。

多葉片式風扇的鼓風性能好，但近來在試驗箱中的使用卻日益減少。這是因為在空間有限的試驗箱中使用時，由于吸氣口的面積與多葉片風扇的直徑相比較小而產生縮流效應，故在箱室內形成無風區，使恒溫特性欠佳。螺旋槳式風扇形成的無風區在箱室的中央(圖4)。與此相反，多葉片式風扇形成的無風區卻在箱室的四周。在有試樣的情況下，將產生更壞的結果(圖5)，橫流式風扇形如加長了的多葉片風扇，但是風流狀況卻完全不同了.它能得到無扭曲的二元風流，因此若在出風口加置適當?shù)钠L(fēng)板，就可以幾乎不產生無風區，缺點是價格較高，使用溫度有一定限制.但我們認為，它將得到廣泛的使用。圖6是塔巴依P系列產品中使用這種風扇的一例。在調溫室與試驗室的兩層隔板之間用壓差旁路一部分吸人空氣，謀求防止因輻射傳熱而引起的缺陷。

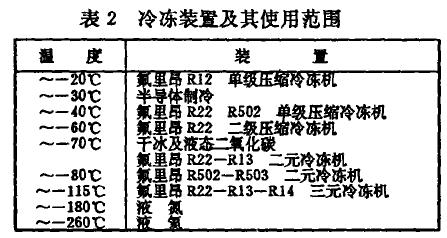

輻射傳熱的恒溫箱，例如使用遠紅外線燈的恒溫箱，除了在宇宙空間試驗箱中所能見到的太陽能模擬外，作為環境試驗用，可以說現在還完全沒有被使用。9.加熱裝置與冷卻裝置作為熱裸有電熱器、城市煤氣、丙烷氣等。作為制冷劑有干冰、液態二氧化碳、液氮等。而作為冷凍機用的冷媒有氟里昂、氮、艦代甲烷等。但在環境試驗用的恒溫箱中使用得較多的是電熱器和氟里昂冷媒。在一些小型試驗箱中也使用半導體制冷、液態二抓化碳和液氮等。表2大致上匯集了各種冷卻裝置及其能達到的溫度使用范圍。冷凍機與電熱器不同，它不是一種負熱源，而是一種熱的移動裝置，就象抽水機是水的移動裝置一樣。將室溫(水冷時為冷卻水的溫度)比作抽水機的落差，而將冷凍機的冷卻能力比作水的抽出量。可知冷凍機工作時，隨著與室溫的溫差變大，溫度則越低，冷卻能力大幅度降低。

假設以使用溫度式膨脹閥的冷凍機燕發溫度-15℃時的冷卻能力為1，則一so℃時降為1/10，而+15℃時增加到3.這意味著環境試驗箱的溫度使用范圍大時，冷凍機的使用就非常困難。如果在高溫使用時，由于其冷凍能力過大，所以在開—關控制式的情況下，會造成溫度調節幅度的增加，而使冷凍機連續運轉，與冷凍機互為動態平衡的電熱器在連續控制的情況下，其加熱容量變得非常大，在選用制冷能力小的冷凍機的情況下，就不可能使溫度下降到低溫。使用毛細管與使用溫度式膨脹閥的情況相比，冷媒的膨脹取決于毛細管等的熔的變化，就不會發生制冷能力如此大幅度的變化。但隨之帶來了選定毛細管的技術困難。在大型的環境試驗箱中，使用側冷能力調整裝置，使其在高溫時減小制冷能力。另外，最近考慮用多臺冷凍機的選擇運轉來改變制冷能力。http://www.isabellaresort.com
