制冷系統各個器件作用簡介
一、虹吸貯液器
熱虹吸貯液器與熱虹吸油冷卻機組配套使用，當無溢流口時可兼作貯液器。
熱虹吸油冷卻系統一般用于缺水或水質極差的地區及采用蒸發式冷凝器的氨系統中，熱虹吸貯液器是利用虹吸原理，將油冷卻器內的氣液混合制冷劑吸至熱虹吸貯液器內分離。熱虹吸油冷卻是噴油螺桿式制冷壓縮機間接冷卻潤滑油的一種方式，與水冷卻潤滑油方式不同，它依靠制冷劑的蒸發冷卻潤滑油，將冷卻油的熱負荷轉移到冷凝器中。該種油冷卻方式能很好地控制油溫，不存在換熱管結垢影響油冷換熱的問題，對壓縮機的排氣量和功耗也無影響；最適合水質較差地區或采用蒸發式冷凝器的制冷系統。
1、技術參數：設計壓力：2.0MPa試驗壓力：液壓試驗2.5MPa
2、氣密性試驗：2.0MPa設計溫度：50℃
二、緊急泄氨器
制冷系統中，容器（如貯液器、蒸發器等）里存有大量的氨液，為了防止制冷設備在意外事故中發生爆炸，容器的管路應與緊急泄氨器連接。當情況緊急時，可將緊急泄氨器的氨液泄出閥和自來水管進水閥打開，將氨液泄于下水道中。
1、技術參數：
設計壓力：2.0MPa
試驗壓力：氣壓試驗：2.3MPa
設計溫度：50℃
三、干燥過濾器
在制冷系統中用來除去系統中循環流動的制冷劑內所含有的水分及固體雜質。
1、技術參數：
設計壓力：2.0MPa，2.3MPa
設計溫度：60℃

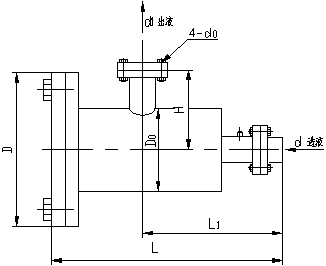

四、氟利昂干燥過濾器外形尺寸圖
五、干燥過濾器主要數據表
|
型號 |
公稱通徑 |
主要尺寸mm |
接管公稱通徑DN(mm) |
附件規格mm |
質量 |
|||||||
|
|
DN(mm) |
L |
L1 |
H |
D |
D0 |
d0 |
d |
d1 |
螺栓 |
數量 |
kg |
|
GGF25 |
25 |
411 |
286 |
125 |
F140 |
F89 |
14 |
25 |
M12×55 |
|
10 |
|
|
GGF32 |
32 |
552 |
404 |
147 |
F195 |
F133 |
14 |
32 |
M12×65 |
|
17 |
|
|
GGF40 |
40 |
640 |
482 |
180 |
F245 |
F159 |
18 |
40 |
M12×80 |
8組 |
31 |
|
|
GGF50 |
50 |
722 |
559 |
205 |
F290 |
F219 |
18 |
50 |
M12×75 |
|
4 |
|
六、氨液過濾器
在氨制冷系統中設置在節流閥、浮球閥或電磁閥前的液體管路上，用來過濾氨液中的固體雜質，防止閥門阻塞或損壞設備。
1、技術參數：
設計壓力：2.0MPa
試驗壓力：液壓試驗：2.5MPa氣密性試驗：2.0MPa
設計溫度：50℃ http://www.isabellaresort.com
