高低溫濕熱交變試驗箱是一款可實現高溫儲存、低溫儲存，高低溫循環儲存濕度儲存等測試條件
的老化設備，在實驗中加快產品的老化情況，以便客戶完善產品質量與性能。

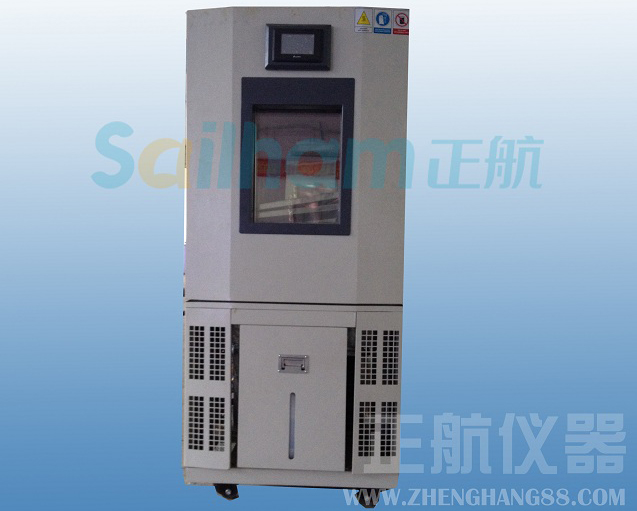

型號：高低溫濕熱交變試驗箱TH -1500-ZH
高低溫濕熱交變試驗箱用途：太陽能電池模塊的設計使用年限大約是20～30年，而可靠度試驗是仿
陸上太陽光電模塊(晶硅、非晶硅、薄膜、聚光型)的設計驗證，讓模塊能夠在一般氣候下長期操作20
年以上，規范要求太陽能電池需進行：Thermal cycle test(溫度循環測試)、Humidity-freeze test(濕冷
凍測試)、Damp Heat(濕熱測試)，以確認太陽能電池能夠承受高溫高濕之后隨級的零下溫度影響，以
及對于溫度重復變化時引起的疲勞和熱失效，另外確定太陽能電池能夠抵抗濕氣長期滲透之能力，其
試驗設備設計與能力需滿足相關規范：
(IEC61215 , IEC61646 , UL1703 , IEC62108 , IEEE1513 ,IEC61730 ) 的要求才行。
相關規范資料介紹：
硅晶太陽能:IEC61215、UL1703 、GB9535
薄膜太陽能:IEC61646、GB18911
聚光太陽能:IEC62108 、IEEE1513
Humidity-freeze test(濕冷凍測試)
目的：確定組件于溫度重復變化時,引起的疲勞和其它應力的熱失效。
溫度循環比較 | 低溫 | 高溫 | 溫變率℃/h | 駐留時間 | 循環數 |
IEC61215 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
GB9535 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
IEC61646 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
GB18911 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
UL1703 | -40±2℃ | 90±2℃ | 最大120℃/h | 30～105min | 200 |
IEC62108 | -40±2℃ | 65℃、85℃、110℃ | 10cycle/day | 10min | 500、1000、2000 |
IEC62108 | -40℃ | 65℃、85℃、110℃ | 18cycle/day | 10min | 500、1000、2000 |
IEEE1513 | -40℃ | 90℃、110℃ | 0.9～7.5℃/min | 最少10min | 250、500 |
IEEE1513 | -40℃ | 90℃、110℃ | 最大100℃/h | 最少10min | 100、200 |
IEEE1513 | -40℃ | 60℃、90℃ | 最大100℃/h | 最少10min | 50、200 |
Damp Heat(濕熱測試)
目的：85 ±2 ℃/85 ±5%/1000h ，目的：確定模塊抵抗濕氣長期滲透之能力。
溫度循環比較 | 高溫高濕 | 低溫 | 溫變率 | 循環數 |
IEC61215 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高溫升降溫(100℃/h) | 10 |
GB9535 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高溫升降溫(100℃/h) | 10 |
IEC61646 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高溫升降溫(100℃/h) | 10 |
GB18911 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高溫升降溫(100℃/h) | 10 |
UL1703 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高溫升降溫(120℃/h) | 10 |
IEEE1513 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高溫升降溫(100℃/h) | 20 |
硅晶太陽能:IEC61215、UL1703 、GB9535
薄膜太陽能:IEC61646、GB18911
聚光太陽能:IEC62108 、IEEE1513
本試驗設備適用：
電工、電子產品、元器件、零部件及其材料在高、低溫環境下儲存、運輸和使用時的適應性試驗。
本試驗設備禁止：
易燃、易爆、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
測試環境條件
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
GB/T 5170.2-1996 溫度試驗設備
GB/T 5170.5-1996 濕熱試驗設備（僅濕熱型）
滿足試驗標準
GB/T 2423.1-2001 試驗A：低溫試驗方法
GB/T 2423.2-2001 試驗B：高溫試驗方法
GJB 150.3-1986 高溫試驗
GJB 150.4-1986 低溫試驗
IEC68-2-1 試驗A：寒冷
IEC68-2-2 試驗B：干熱.
GB 11158《高溫試驗箱技術條件》
GB10586-1《濕熱試驗箱技術條件》
GB/T 2423.2《電工電子產品基本環境試驗規程試驗B：高溫試驗方法》.
GB/T 2423.3《電工電子產品基本環境試驗規程試驗Ca：恒定濕熱試驗方法》.
IEC 61215 太陽能電池組件國際標準。
IEC 61646 太陽能薄膜電池組件國際標準。等……
制冷系統：
壓縮機過熱
壓縮機過流
壓縮機超壓
冷凝風機過熱
壓縮機油壓保護
總電源相序和缺相保護
漏電保護
加熱加濕干燒保護
載及短路保護
超溫斷電保護
高低溫濕熱交變試驗箱是一款可實現高溫儲存、低溫儲存，高低溫循環儲存濕度儲存等測試條件的老化設備，在實驗中加快產品的老化情況，以便客戶完善產品質量與性能。
