♠ 恒溫恒濕試驗箱制冷系統熱繼電器的作業原理怎么?

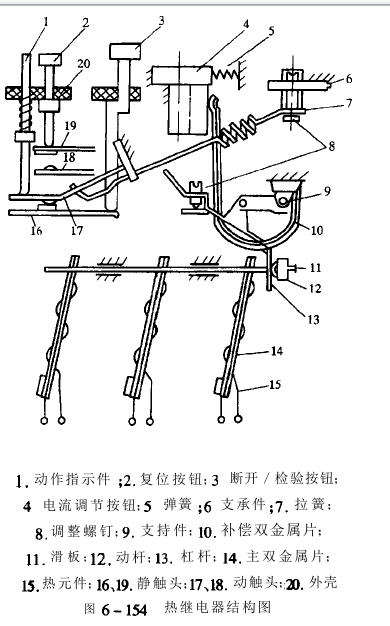

♠ 熱繼電器結雙全屬片，它是將兩種不一樣線膨脹系數的金屬片以機械輾壓方法使之變成一體，它在受熱今后能朝線膨脹系數小的一方曲折。

♠ 它有3f們口熱方法：讓主電路電流直接經過它的直接加熱方法；使主電路電流經過專門的加熱元件，使用。

♠ 加熱元件所發作的熱量來加熱雙金屬片的直接加熱方法；兼有直接加熱和直接加熱的復合加熱方法該熱繼電器選用復合加熱方法。

♠ 當發作過載時，熱元件受熱，使雙金屬片向右曲折，并經過滑板和動桿推進杠桿，以支撐點為圓心沿順時針方向旋轉，頂動拉力繃簧，后者帶動動觸頭動作，使常閉的動態觸頭分隔，并使常開的動態觸頭閉合。操控回路經過對常開常閉觸頭的查看，操控電機停機。

♠ 該熱繼電器具有以下特色：斷相維護功用；使用抵償金屬片，有溫度抵償功用，周圍介質溫度范圍內根本不變。

♠ 兼有手動及主動兩種復位方法，熱繼電器動作后經過必定時刻的冷卻即可主動復位，從頭投入運轉。

♠ 有調理旋鉛以地調理整定電流；使用件3可查看觸頭動作的靈活性；使用件2作動作脫扣指示恒溫恒濕試驗箱制冷系統熱繼電器觸頭上各數字代表啥。

♥ 主回路進線端：1、3、55主回路出線端：214、6I

♥ 常閉觸頭進線端：95Pa線端：g6常開觸頭進線端：刃Pa線端：如。

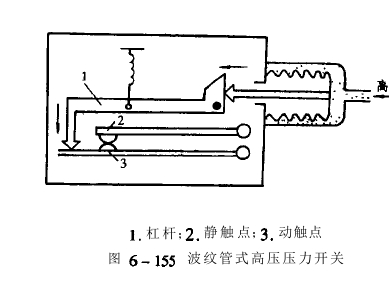

♥ 當波紋管端的壓力超越設定值時，波紋管壓縮由杠桿推進微動開關，使2—3斷開，經過開關2—3的斷開操控壓縮機停機。

♥ 當壓縮機停機后，波紋管端的壓力逐漸下降，當?shù)陀谠O定值時，康復2—3閉合，即開關主動復位。

◆ 恒溫恒濕試驗箱制冷系統膜片式壓力開關?

♣ 被查看的系統壓力經過毛紉管引進壓力腔，當所查看的壓力增加到某一規則的臨界值P1時，跳動膜片就會發作失穩、俄然跳動，膜片的拱頂發作一個位移月，并經過推桿推進觸摸簧片觸摸簧片也發作相同一個位移且，使簧片上的動觸點與定觸點觸摸，開關閉合當壓力下降到某一數值用時，膜片俄然反向跳動康復到本來的狀況，開關的動、靜觸點別離。

♣ 與波紋管式對比，膜片式壓力開關具有查看精度高、功能牢靠、全密封、耐振好、體積小、使用方便等長處，正逐漸替代波紋管式壓力開關。

繼電器的效果是啥

♣ 繼電器是一種以必定的輸入信號完成主動切換電路的操控電器。它有兩個首要有些個是操控系統(又名輸入回路)；另一個是被操控系統(又名輸出回路)。

♣ 繼電器之所以能起到主動操控效果，是因為當它的操控系統中輸入的某信號(輸入量)，如電壓、氣壓、溫度等物理量，到達某必定值時，使輸出回路的被操控星(輸出量)跳動式地由零改變到必定值(或由必定值突跳到零)。

♣ 從繼電特性能夠看出，任何一種繼電器都包含這么幾個有些：一是能反映外界必定輸入信號，并把它變換成使繼電器動作的某種特定物理量的反響組織(如線圈)；二是對被控電路完成通斷操控的執行組織(如觸頭)。

♣ 再者，繼電器并不是在恣意一個輸入量下都能夠對執行組織完成通斷操控的，只有當輸入量到達必定值時才動作，這種感應輸入量的改變并操控執行組織的有些叫對比組織(如繃簧)。
