高壓靜電除塵用整流設備試驗方法
1 主題內容與適用范圍
本標準規定了高壓靜電除塵用整流設備試驗方法的要求G
本標準適用于ZBK46008. 1 {高壓靜電除塵用整流設備》的試驗。
Z 引用標準
GB 3797 電控設備第二部分裝有電子器件的電控設備
GB 3859 半導體電力變流器
ZBK4ω08.1 高壓靜電除塵用整流設備
3 試驗項目
3.1 一般檢查。
3.2 絕緣強度試驗。
3.3 設備的被率與功率因數的測定和計算。
3.4 空載試驗。
3.5 負載試驗。
3.6 溫升試驗。
3.7 觸發裝置性能檢查。
3.8 閃絡試驗。
3.9 沖擊、短路及保護試驗。
4 試驗設備及儀器儀表
4.1 高壓耐壓試驗設備。
4.2 油耐壓試驗設備。
4.3 耐壓試驗設備。
4.4 倍頻耐壓試驗設備。
4.5 試驗用儀器儀表:
a) 交流電壓表。.5 級
b) 交流電流表0.5 級:
c) 功率表0.5 級;
d) 直流電流表口.5 級:
e) 電流互感器。.2 級;
f)直流電壓測量棒(油浸式) 0.5 級;
g) 靜電電壓表1. 5 級:
h) 雙臂電橋:
i) 兆歐表。
注直流電壓測量棒需經上級計量單位校驗合格。
5 一般檢查
5.1 電器元件檢驗
檢查設備所用的各種半導體器件和電器元件的型號規格均需符合設計要求的規定，并且
有合格證。
5.2 柜體檢驗
檢查柜體結構的加工質量如外形尺寸、焊縫、涂漆、金屬零件鍍層、電器元件安裝質
量、主電路聯接、二次配線標志均應符合GB 3797 和設計要求。
5.3 高壓硅整流變壓器檢驗
檢查高壓硅整流變壓器的加工質量如外形尺寸、焊縫、涂襟、輪距應符合GB 3859 和
設計要求。
6 絕緣強度試驗
6.1 絕緣電阻測定
此項試驗在耐壓試驗之前進行，用兆歐表測量受試部位的絕緣電阻，其數值不大于

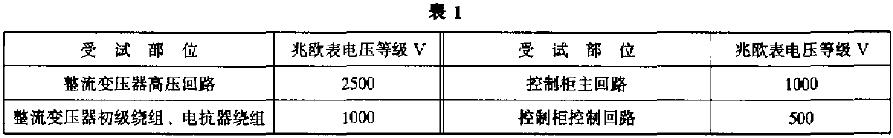

1 MOIkV。絕緣電阻只作絕緣強度試驗參考，不作考核c 兆歐表電壓等級如表1
6.2 變壓器泊的耐壓試驗
試驗時，將被試變壓器油裝人清潔的洶杯中，調整兩電極使之平行，并相距2.5rrun
(電極兩平行圓盤的間隙用標準規來檢查)。讓變壓器油在油杯中靜置1O -15min ，然后接通
洶耐壓試驗設備，使電壓勻速上升(不允許中途停頓)至泊擊穿，記錄擊穿瞬間的電壓值，
并使電壓下降到零，再次試驗前，用玻璃棒在電極間撥動數次，再靜置5min ，然后再作第
二次試驗，上述試驗連續五次，取五次連續測定的算術平均值作為變壓器泊的平均擊穿電壓
值。
6.3 整流變壓器高壓回路(高壓繞組、高壓瓷套管)對低壓繞組、鐵芯與箱殼的耐壓試驗

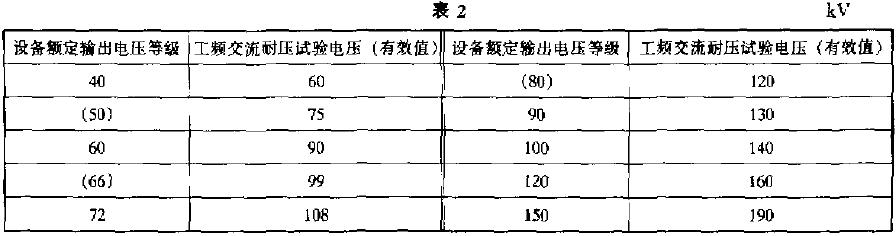

將被試變壓器與試驗變壓器接通，逐漸升高電壓至表2 所示的工頻交流耐壓試驗電壓值
(有效值)，歷時lmin ，而無絕緣擊穿、閃絡或異常響聲。
6.4 整流變壓器低壓繞組，電抗器繞組對箱殼的耐壓試驗。
將被試變壓器的低壓繞組或電抗器繞組與試驗變壓器接通，逐漸升高電壓，至外施工頻
交流電壓為2000V (有效值)歷時lmi口，而無絕緣擊穿、閃絡或異常響聲。
6.5 控制柜的耐壓試驗
6.5.1 控制柜中工作電壓大于90V 的元器件對拒殼接地端的耐壓試驗。
試驗時，應拔下柜肉印刷板，拆除與柜體接地有關的元器件的接地端，將工作電壓低于
90V 的元器件連接在一起并接柜殼的接地端G 使輸入輸出接線端子，品閘管的陽極、陰極和
門極受試元器件連接在一起，接耐壓試驗設備，然后將試驗設備的電壓逐步上升到2000V
(有效值} ，歷時lmin ，再迅速平穩地下降至零，不應有絕緣擊穿、閃絡或異常響聲。
6.5.2 控制柜中王作電壓小于90V 的元器件對植殼接地端的耐壓試驗。
試驗時，應拔下柜內印刷板，拆除與柜體接地有關的元器件的接地端，使受試元器件連
接在一起，接耐壓試驗設備，然后將試驗設備的電壓逐步上升到1000V (有效值)，歷時
lmin ，再迅速平穩地下降至零，不應有絕緣擊穿、閃絡或異常響聲。
6.6 整流變壓器繞組內部絕緣的倍頻耐壓試驗
倍頻感應電壓的頻率為工頻的2 倍，試驗電壓的有效值為1. 5 倍額定輸入交流電壓，歷
時lmin ，不應有絕緣擊穿、閃絡或異常響聲。
試驗時，將被試整流變壓器初級繞組與倍頻機組接通， (各高壓繞組間引線不連接).升
高倍頻感應電壓至1. 5 倍額定輸入交流電壓，歷時lmin ，如果試驗中途倍頻設備自動切斷，
說明被試整流變壓器被擊穿，該項試驗為不合格。試驗lmin 后設備自動切斷電源，該項試
驗合格。
7 墮帆試驗
7.1 試驗接線圖

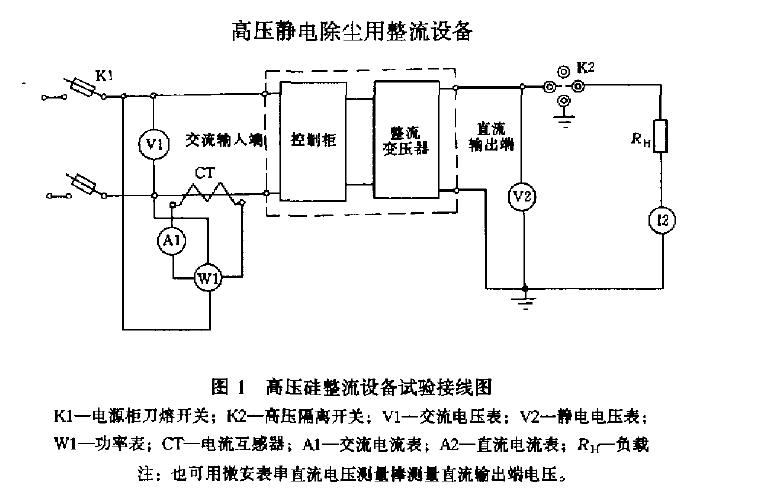

試驗接線圖見圖1
7.2 設備的效率、功率因數的測定和計算
設備在額定輸出情況下測得交流輸入有功功率，視在功率和直流側輸出的直流輸出功率

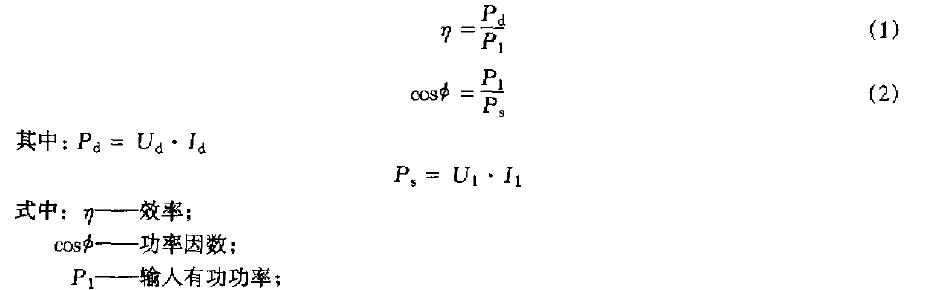

并按下式計算設備的效率、功率因數。
P ，一一輸入視在功率;
U 1 一一電源電壓或交流輸入電壓;
[ 1一一交流輸入電流;
P d--直流輸出功率;
U d一一-直流輸出電壓;
L d一一直流輸出電流。
注:鑒于目前模擬電場在困難可用電阻負載進行試驗，此時用效率與功率因數的乘積不小于0.64 來考核。
