正航技術介紹——風 機 箱

1 范圍

本標準規定了風機箱的分類，基本規格，技術要求，試驗方法，檢驗規則和標志，包裝、運輸和貯存等。

本標準也適用于帶過濾器、消聲器的風機箱。

本標準不適用于消防專用和高溫防排煙風機箱。

2 引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。

GB/T 9068—1988 采暖通風與空氣調節設備噪聲聲功率級的測定 工程法

GB 10891—1989 空氣處理機組 安全要求

GB/T 14294—1993 組合式空調機組

JB/T 7246—1994 冷暖通風設備外觀質量

JB/T 9062—1999 采暖通風與空氣調節設備 涂裝技術條件

JB/T 9065—1999 冷暖通風設備包裝 通用技術條件

3 定義

本標準采用下列定義。

3. 1 風機箱

通風機置于箱體內的通風設備。

3. 2 額定風量

在標準空氣狀態下，風機箱出口的空氣體積流量，m3/h。

3. 3 機外余壓

風機箱克服自身阻力后，在出風口處的全壓（Pa）。

3. 4 標準空氣狀態

指溫度為20℃、壓力為101.3 kPa、相應密度為1.2 kg/m3 時的空氣狀態。

4 分類、參數與型號表示方法

4. 1 分類

4. 1. 1 按結構型式：

a) 吊掛式；

b) 落地式。

4. 1. 2 按用途特征：

a) 通風型風機箱；

b) 凈化型風機箱；

c) 消聲型風機箱；

d) 其他。

4. 2 基本參數

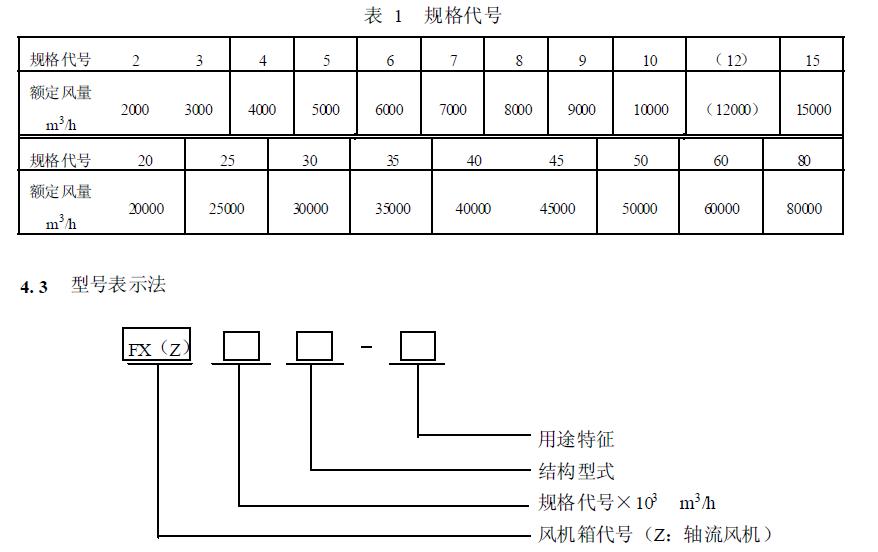

風機箱的基本代號用額定風量表示，按分段等差級數排列，見表1。
