透射式光控開關設計實驗

一、實驗?zāi)康?/p>

了解光敏三極管的工作原理和使用方法及用途

二、實驗內容

利用光敏三極管設計光控開關實驗電路

三、實驗儀器

光電技術創新綜合實驗儀                                             一臺

光敏二三極管實驗?zāi)K                                               一塊

光源輸出及測量實驗?zāi)K                                             一塊

連接導線                                                           若干

四、實驗原理

1、實驗參考原理

實驗原理參考圖2-1。

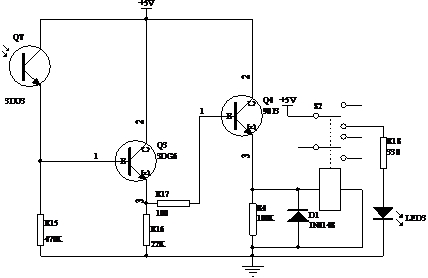

圖2-1 透射式光控開關電路

當光生電流大于一定值時，三極管Q3導通，Q3發射極電平提升，Q4基極獲得高電平，此時Q4導通。Q4射極電平拉高，致繼電器線圈通電，繼電器吸合，LED3發光。

五、實驗注意事項

1、連線之前要保證電源關閉；

2、打開電源之前，將“電源調節”旋鈕逆時針調至最小值；

3、若照度計、電流表或電壓表顯示為“1＿”時說明超出當前量程，應選擇合適的量程再測量；

4、嚴禁將任何電源對地短路。

六、實驗步驟

光控開關實驗

1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；

2、J7、J8分別連接實驗箱上的光電三極管結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；

3、打開實驗箱電源，將光源顏色選為白光，按下模塊上的開關K1和K4，同時保證其余開關都彈起；

4、按“照度加”按鈕，觀察LED3亮滅變化情況；

5、按“照度減”按鈕，觀察LED3亮滅變化情況；

6、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。

二次開發實驗

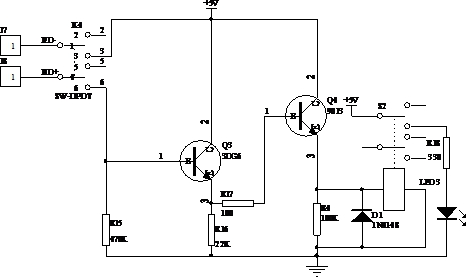

（1）利用二次開發實驗?zāi)K自行搭建電路，電路如圖2-2所示；

（2）參考電路原理圖自行進行調試；

圖2-2

（3）參考光控開關實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。
