凹版印刷機干燥箱設計與分析支招（四）

一、設計思想

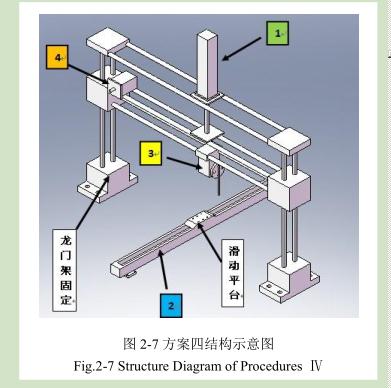

龍門架底座固定不動，依靠電動缸（圖2-7中1所示）實現Z豎直方向定位；把干燥箱固定在滑動電動缸（圖2-7中2）上，通過滑動電動缸上面滑塊的運動實現干燥箱X向的移動定位。圖中2-7中標號4的步進電機通過鏈條配合傳動控制角度調整電機（圖2-7中3）沿條狀噴嘴移動，實現傳感器在Y方向的定位控制；步進電機控制傳感器度調整。考慮到干燥箱重量比較大放在滑動電動滑臺上面可能會出現滑臺滑塊受力不平衡，可以在電動滑臺兩側平行安放兩個平行導軌來提供平衡支撐力，同時還可以分擔滑臺滑塊的承受重量。

二、方案可行性分析

此方案在以前設計方案的基礎上不斷的完善設計思路，方案整體可行性比前幾個方案有所提高。但是干燥箱在滑動電動缸上面的滑動距離為1200mm左右，滑動距離較長。由于從空氣加熱器到干燥箱進風口間的管道是具有隔熱性能的軟質管，管道支撐筋在受力情況下容易變形，同時在通風管道過長的情況下會對進風口的風場分布有很大的影響，通風管道的性質限制了干燥箱的移動距離；而且加熱模塊體積比較大而且比較重，這些特點很難實現它和干燥箱的同步移動。http://www.isabellaresort.com
