沖擊法測量硬磁材料磁性相關內容

因軟磁材料的飽和磁場較低，一般都做成環形試樣，直接繞以線圈使其磁化．但對于R6較高的硬磁材料，如鐵氧體、鋁鎳鉆磁鋼、稀土永磁等材料就必須采用能產生強磁場的磁導計、電磁鐵等磁化裝置，而將樣品做成條狀或圓柱狀，位試樣和磁化裝置構成閉合磁路，用沖擊法測量。

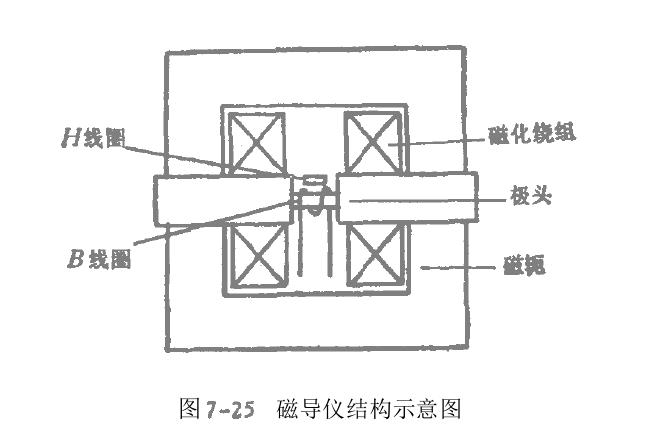

目前，世界各國仍將硬磁材料的標準測量方法定為沖擊法，我國1982年發布的國家標胖永碗硬磁財料磁性試驗方法”(GB3217—82)也規定使用沖擊法，磁化裝置報薦使用磁導儀，如可采用國產CD，型強場磁導僅．磁導僅的結構如圖7—25所示，兩個磁扼是由高磁導率的金屬軟磁材料(如硅鋼片)制成的框形磁體，兩磁扼間有兩個極頭，利用螺桿可使其移動，極頭由純鐵制成，并裝有兩組磁化繞組．當磁化繞組通電時，在兩極頭間產生強的磁場，測量時，條狀樣品夾在兩極頭之間，與磁導僅的磁頤和極頭構成閉合磁路．試樣一般為矩形(或圓形減面的柱體，長度為20—50mm，邊長或直徑為l 0mm左右，試樣太短會降低軸向的均勻性，因此不宜采用。

1．關于試樣內磁場的測量

硬磁測量采用條狀試樣時，材料內部磁場不能由公式直接計算，必須在測量磁感應強度s的同時，測出試樣的磁場強度，由電磁學可知，磁場由一種介質過渡到另一種介質時，它的切線分量連續，即試樣表面處的外場和試樣的內場相等．當均勻磁化時，試樣沿徑向磁場是均勻的．因此若測出試樣表面磁場就可知材料內部的磁場強度。

材料表面磁場測量一般采用兩種方法：一是采用扁平員線圈．H線圈是繞在扁平空心或非磁性骨架上的簿線圈，可用于方形截面的條狀試樣，對圓柱形試樣，底面也有做成圓弧形的．并規定H線圈的長度不超過試樣長度的50％，而寬度不超過試樣寬度的70形．繞制時，線圈的繞組緊密均勻地排列，并垂直于骨架軸線方向，層數為偶數，引線絞合在一起．線圈中心到試樣表面的距離不超過1．5mm．測量時，H線圈放在試樣中部，并緊貼試樣表面，其軸線與磁場方向一致。

另一種測量試樣表面磁場的方法是直接利用特斯拉計．只要將它的霍耳探頭垂直于磁場方向，置于試樣表面中部，并與試樣保持最小距離．這樣當我們測量硬磁材料時，可以在特斯拉計上直接讀出試樣內的磁場值。

2、硬磁材料退磁曲線的測量

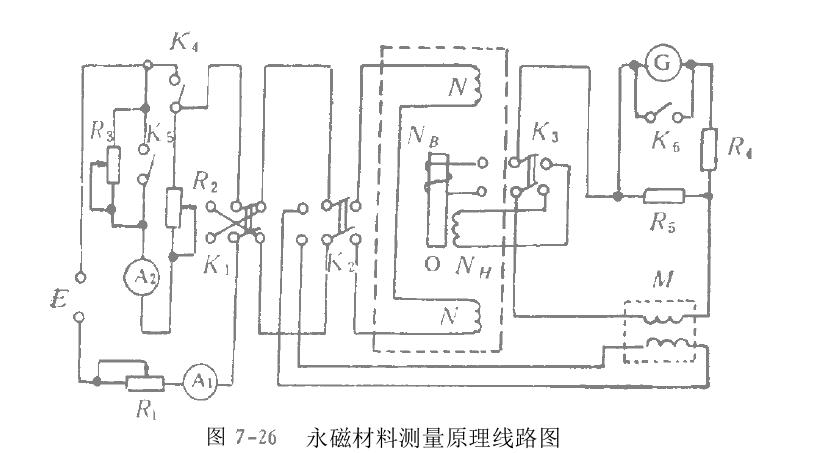

沖擊法測量硬磁材料磁性的原理如圖7—26所示．該線路為機械工業部部標準鑄造永磁材料磁性試驗方法、鑄造鋁鎳鉆系永磁合金技術條件”中使用的．磁化裝置推薦使用磁導儀，也可用電磁鐵。

由上頁圖，試樣夾在磁導儀中，5線圈緊密地繞在試樣中部，且為均勻的單層，引出繞絞合在一起．H線圈緊靠5線圈，彼此互相絕緣。http://www.isabellaresort.com
