干式殼管蒸發器詳情概覽

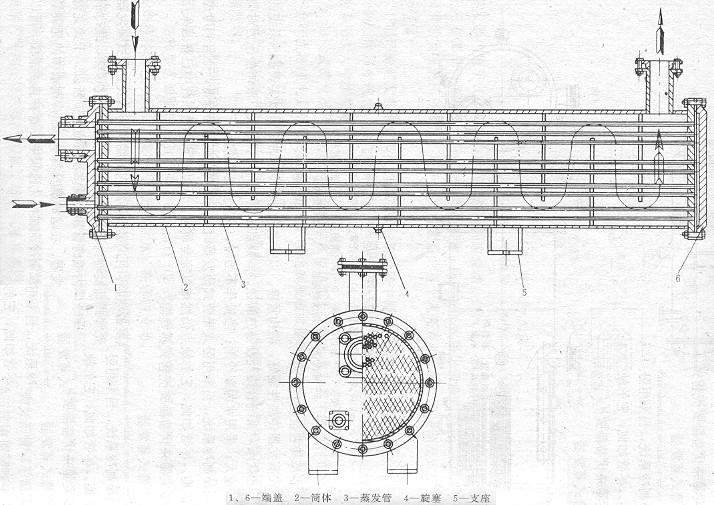

構造與滿液式相似，主要區別在于：制冷劑在管內流動，被冷卻液體在管外流動。所以干式殼管式蒸發器實際上就是管內蒸發的臥式殼管式蒸發器。在這種蒸發器中，制冷劑的充注量很少，大約為管組內部容積的35～40％，而且制冷劑在汽化過程中不存在自由液面，所以稱為干式蒸發器。

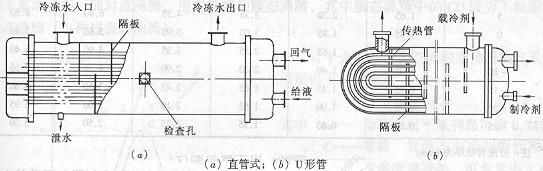

干式殼管蒸發器按管組的排列方式不同可分為直管式和U形管式兩種，如圖所示。直管式可以采用光管或具有多股螺旋形微內肋的蒸發管作為傳熱管。由于載冷劑側的對流換熱系數較高，所以一般不用外肋管。由于隨著制冷劑沿流動時蒸汽含量逐漸增加，所以后程的管數應多于前程，以滿足蒸發管內制冷劑濕蒸汽比容逐漸增大的需要。

U形管式干式蒸發器，傳熱管為U形管，從而構成制冷劑為二流程的殼管式結構。U形管式結構可以消除由于管材熱脹冷縮而引起的內應力，且可以抽出來清除管外的污垢。兩者，制冷劑在蒸發器中始終沿著同一管道流動而還會相互混合，因而傳熱效果較好。

優點：

（1）充液量少，為管內容積的約40％；

（2）制冷劑在一定流速下（4 m/s），可以保證潤滑油返回壓縮機；

（3）載冷劑在管外，冷損失小，并減少凍結的危險；

（4）傳熱效果好。K＝500～550。http://www.isabellaresort.com
